¿Cuál es el principio de funcionamiento de la línea de llenado de viales?
I. Principio de funcionamiento general

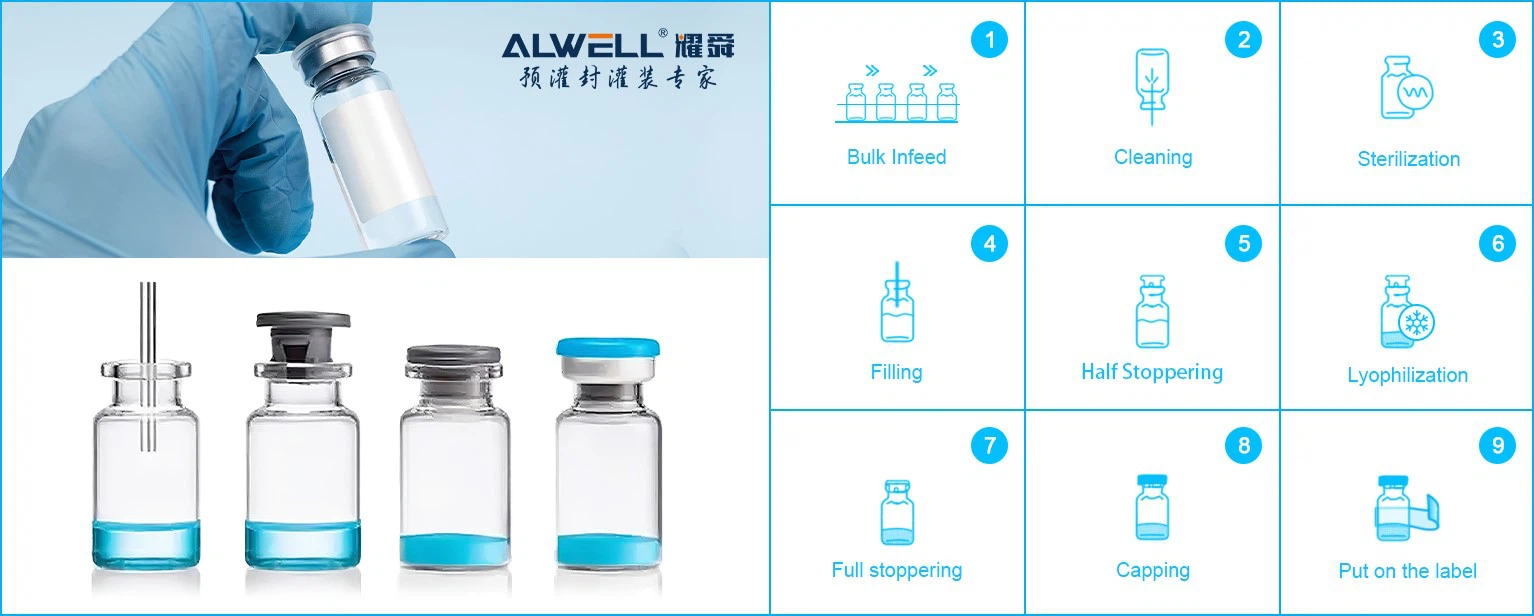

El sistema de línea de llenado de viales utiliza un diseño modular interconectado para realizar procesamiento aséptico, llenado de precisión, taponado y engarzado devialescompletamente dentro de un entorno de flujo de aire laminar ISO Clase 5 (Grado A), lo que garantiza el pleno cumplimiento de los estándares cGMP. La línea de producción integrada consta de cinco módulos principales:Lavado → Secado/Esterilización → Llenado → Taponado → Prensado. Estos módulos funcionan en secuencia continua a través de sistemas transportadores sincronizados con precisión y brazos de transferencia robóticos. También podemos proporcionar lmáquina de etiquetadosegún las necesidades del cliente.
II. Detalles funcionales del módulo principal
Módulo de Lavado y Esterilización
Limpieza ultrasónica:La línea de llenado de viales se sumerge en agua desionizada/WFI (agua para inyección). La energía ultrasónica . 40 kHz desaloja y elimina eficazmente las partículas contaminantes.
Enjuague alternativo con agua y gas:Las superficies internas del vial se someten a múltiples ciclos (normalmente 3) de chorro a alta-presión con agua filtrada por membrana de 0,22 µm-, seguido de una purga de nitrógeno comprimido estéril.
Esterilización por calor seco en túnel:Los viales pasan a través de un túnel de esterilización de alta-temperatura. 350 grados (±5 grados). El aire caliente- de grado esterilizante logra tanto la despirogenación como la reducción de la humedad, lo que garantiza un contenido de humedad residual final inferior o igual al 0,1 %.
Módulo de llenado (control de precisión crítica)
Sistemas de bombas servo-accionadas:
Bombas de pistón:Se emplea para líquidos de alta-viscosidad (p. ej., productos biológicos y suspensiones) y ofrece una precisión del volumen de llenado de ±0,5 %.
Bombas peristálticas:Se utiliza para soluciones de baja-viscosidad, lo que elimina el riesgo de contaminación cruzada-entre lotes.
En-Calibración de verificación del peso del proceso:Las básculas de precisión integradas (resolución de ±0,01 g) brindan retroalimentación gravimétrica en tiempo real-, lo que permite el ajuste servodinámico de la velocidad de la bomba para lograr un peso de llenado constante.
Protección de barrera aséptica:Las agujas de llenado funcionan dentro de campanas de flujo laminar dedicadas (manteniendo un flujo de aire de 0,45 m/s ±0,1 m/s). El accionamiento por aguja utiliza tecnología de levitación magnética sin-contacto para eliminar la vibración y la posible generación de partículas.

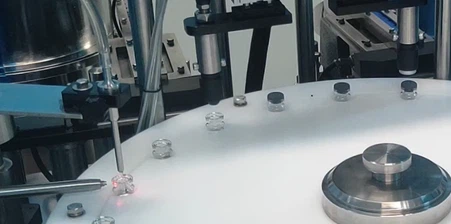

Módulo de taponamiento
Preparación del tapón:Los cierres elastoméricos se orientan mediante alimentadores de cuenco vibratorio, se recogen individualmente al vacío y se someten a pulverización de silicona opcional (emulsión de silicona) para reducir la fricción de inserción.
Taponado de precisión:
Pre-ubicación:Las pinzas robóticas asientan parcialmente los tapones en el cuello del vial, creando una vía de ventilación para el desplazamiento del aire durante la inserción final.
Asientos finales:Los cilindros de presión servo-controlados aplican una fuerza constante (20-30 N) para insertar completamente el tapón, lo que garantiza la integridad uniforme del cierre del contenedor.

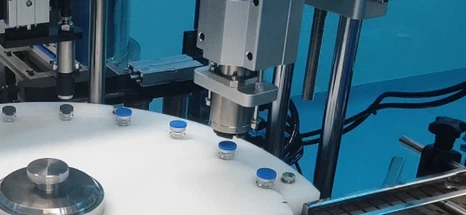

Módulo de prensado
Proceso de prensado rotativo:
Los sobresellados (tapas) de aluminio se orientan mediante alimentadores vibratorios electromagnéticos y se colocan en los viales mediante brazos robóticos.
Los viales sellados se giran a 120 RPM mientras tres rodillos de engarzado posicionados radialmente y con fuerza-ajustable (10-50 N) deforman progresivamente la tapa de aluminio.

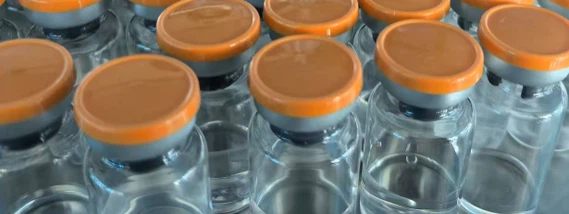

El faldón de la tapa se dobla bajo presión controlada, formando ganchos mecánicamente seguros que se acoplan a la brida del vial, creando un sello-a prueba de manipulaciones.
III. Evolución tecnológica y capacidades
Diseño modular y cambio rápido:Diseñado para una rápida conversión de formato (<30 minutes) between different vial sizes and closure configurations.
Inspección de visión integrada por IA:Los sistemas ópticos en línea-en-tiempo real supervisan atributos de calidad críticos:
Integridad del tapón y correcto asiento.
Calidad de engarzado, conformidad del perfil y alineación de la tapa (precisión de detección: 0,05 mm).
Integración continua de fabricación:Línea de llenado de viales diseñada para una conexión ascendente perfecta con sistemas de preparación de formulación/tampón, lo que permite una producción automatizada de extremo a extremo, desde la solución a granel hasta el vial etiquetado terminado.
